注填式球型补偿器

发布日期:2013-06-08 21:30:54 页面地址:http://www.bttjjx.com/product/ztsqxbcq.html
注填式球型补偿器

注填式球型补偿器是我公司高质量,性能稳定,因为专业,所以信赖!我公司产品寿命得以延长,已广泛应用于近众多用户,均反映良好。

注填式套筒补偿器是我公司专业生产供应产品之一,产品厂家直销,价格便宜,质量保证;我们真诚地期待与您的合作!销售热线:13231718080

注填式球型补偿器适用于直线铺设的管道,能解决因地基不均匀下沉、地震、振动等因素而引起高应力变形等问题。它主要由球头、外套组、后座、球面轴承、填料腔与止回注料组合等构成,一般情况下是2-3个组成一组使用。

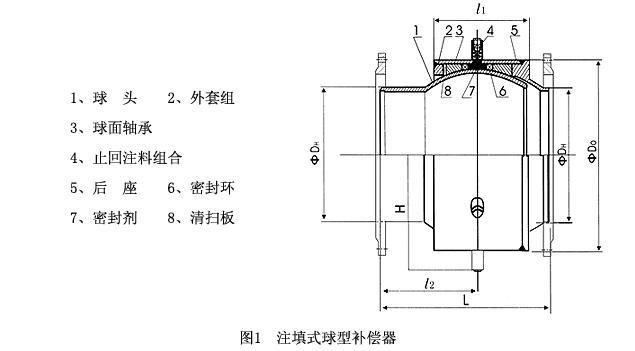

一、结构形式及规格尺寸:

二、结构特点:

1、 以金属基体球面轴承承力并定心,取代通常球型补偿器以密封承力兼定心。用法兰压盖进行调整的方法,从而保证密封更加可靠。

2、 采用整体焊接结构,所有运动部件完全包容。

3、 球面轴承采用高承载能力的材质,上涂低润滑系数的自润滑膜。

4、 补偿最大,是所有补偿器中最大的。

5、 球面高光洁度外露部分加密闭清扫板,防止灰尘杂质进入球头和轴承间的工作面研伤球体表面,降低使用寿命。

三、技术参数

最高工作温度:≤350℃

最大工作压力:≤2.5MPa

最大折曲角:±15°(±8°未列出)

适用介质:所有热流动介质

安装注意事项

① 选择双注球补时,必须合理的选择X,以将Fy控制在许用范围内,尤其选择预折曲角安装时,当受到场地或其它限制不能实现合理X值时,应采用弹性支、吊架,以减小Fy或采取三注球补的方案。

② 当注球补水平布置时,对于DN≥300mm的产品要设置平台,采用低摩擦滑动支座支承,避免出现由于球体自重使管道下垂。

③ 当注球补垂直布置时,裸露的球面最好朝下,如果按介质流向布置球面朝上时,球表面应加以防护

④ 对于初预折曲角的产品,安装时应当注意折曲方向。
