轴向型内压式波纹补偿器诚信保障.价格合理!拓进人脚踏实地，一点一滴努力做到最好。服务为您，我们的荣耀；您的要求，我们的承诺；您的满意，我们的追求。没有最好，只有更好，卓越品质是我们的不懈 追求，用户满意是我们的成功。
轴向型内压式波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。

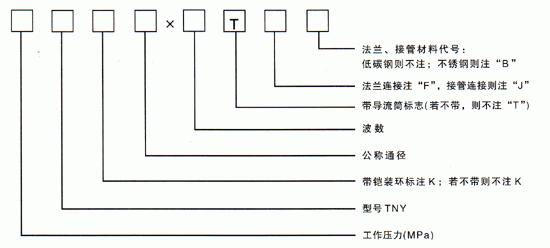

型号： 本公司生产DN32-DN8000，压力级别0.1Mpa-2.5Mpa
连接方式：
1、法兰连接
2、接管连接
产品轴向补偿量： 18mm-400mm
二、使用说明： 内压式波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。
三、内压式波纹补偿器对支座作用力的计算：
内压推力：F=100·P·A
轴向弹力：Fx=Kx·（f·X） 横向弹力：Fy=Ky·Y
弯 矩：My=Fy·L 弯 矩：Mθ=Kθ·θ
合成弯矩：M=My+Mθ
式中：
Kx：轴向刚度N/mm
X：轴向实际位移量mm
Ky：横向刚度N/mm
Y：横向实际位移量mm
Kθ：角向刚度N·m/度
θ ：角向实际位移量度
P：工作压力MPa
A：波纹管有效面积cm2(查样本)
L：补偿器中点至支座的距离m
四、

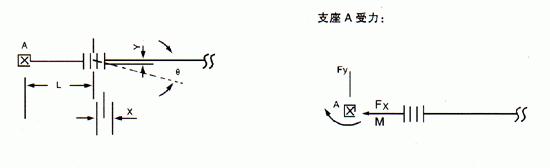

应用举例： 某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度300°C，环境最低温度-10°C，补偿器安装温度20°C，根据管道布局（如图），需安装一内压式波纹补偿器，用以补偿轴向位移X=32mm，横向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，补偿器疲劳破坏次数按15000次考虑，试计算支座A的受力。
解：
（1）根据管道轴向位移X=32mm。 Y=2.8mm。 θ=1.8度。 由样本查得0.6TNY500×6F的轴向位移量X0=84mm， 横向位移量：Y0=14.4mm。角位移量：θ0=±8度。 轴向刚度：Kx=282N/mm。横向刚度：Ky=1528N/mm 。 角向刚度：Kθ=197N·m/度。用下面关系式来判断此补偿器是否满足题示要求： 将上述参数代入上式：
（2）对补偿器进行预变形量△X为：
因△X为正，所以出厂前要进行“预拉伸”13mm。
（3）支座A受力的计算： 内压推力：F=100·P·A=100×0.6×2445=14600(N) 轴向弹力：Fx=Kx·(f·X)=282×(1/2×32)=4512(N) 横向弹力：Fy=Ky·Y=1528×2.8=4278.4(N) 弯 矩：My=Fy·L=4278.4×4=17113.6(N·m) Mθ=Kθ·θ =197×1.8=354.6(N·m) 合成弯矩：M=My+Mθ=17113.6+354.6=17468.2(N·m)
公司建立了遍布全国各大中城市的营销网络及完善的服务体系，保证了售后服务及时到位；由于公司遵循了“质量第一，诚信第一”的办厂宗旨，赢得了广大用户的信誉，市场占有率越来越高，产品畅销全国各地，并远销俄罗斯等国家。
