轴向型外压式波纹补偿器

发布日期:2013-06-09 15:58:39 页面地址:http://www.bttjjx.com/product/zxxwysbwq.html

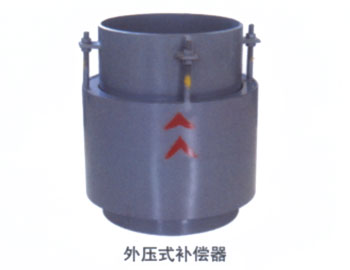

轴向型外压式波纹补偿器

轴向型外压式波纹补偿器产品质量可靠,价格优。司严格按照国内外质量管理体系标准对产品质量实现过程实行全程控制管理。公司连续十八年为用户提供的上千万件(套)产品,从未发生一次产品质量责任事故。获得了国内外各界用户对产品质量的信赖和信任。

用途:轴向外压式波纹补偿器主要吸收轴向位移,具有补偿量大、保温性能好、残余介质可以排除等优点。

型号:本公司生产DN32-DN1600,压力级别:0.1Mpa-2.5Mpa

产品轴向补偿量:18mm-400mm

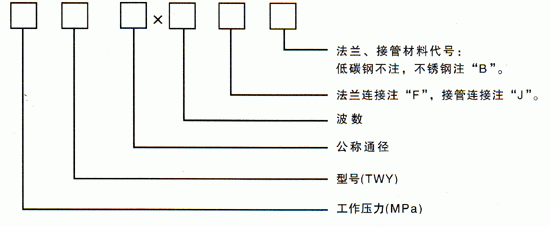

举例:0.6TWY500×8JB

表示:公称通径为500mm,工作压力为0.6MPa(6kg/cm2)波数为8个,不锈钢管连接的轴向型外压式波纹补偿器

注:疏水口的设置按用户要求。

二、使用说明:轴向型外压式波纹补偿器主要吸收轴向位移,具有补偿量大、保温性能好、残余介质可以排除等优点。

三、轴向型外压式波纹补偿器对支座作用力的计算:(不考虑温度对补偿量及刚度的修正)

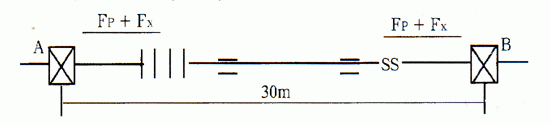

例:一碳钢管路,公称通径500mm,工作压力0.6MPa;介质温度350°C ,环境最低温度-10°C,安装温度为20°C,管线长如图,疲劳破坏次数要求3000次。要安装一外压补偿器,试计算补偿器对支座的作用力。 外压补偿器一般安装位置如下(图示):

解:

(1)热变形计算:△L=a·t·L=0.0133×360×30=143.6mm

(2)根据使用条件和热变形计算数据,查样本可选用0.6TWY500×8F,N=3000次, X0=192mm Kx=272N/mm。(不做预变形)

(3)A、B管架受轴向力: 内压推力:Fp=100·P·A=100×0.6×3167=190020N 轴向弹力:Fx=Kx·X272×143.6=39059.2N Fz=Fp+Fx=190020+39059.2=229079N
